腰巻石垣と鉢巻石垣土塁と石垣を併用したハイブリッド構造

腰巻石垣・鉢巻石垣とは

• 腰巻石垣とは、土塁の下部を石垣で補強する構造
• 鉢巻石垣とは、土塁の上部を石垣で補強する構造
• 腰巻石垣は、水堀や雨による土塁の浸食を防ぐ役割を持つ
• 鉢巻石垣は、土塁上部を固め、塀や櫓を支える役割を持つ
• 土と石を使い分けることで、地盤・石材・工期・費用に対応した合理的な構造である

腰巻石垣と鉢巻石垣は、土塁と石垣を組み合わせた城郭構造である。土塁の下部を石垣で補強する腰巻石垣は、水や雨による浸食を防ぎ、土塁の足元を安定させる役割を持つ。一方、土塁の上部を石垣で補強する鉢巻石垣は、塀や櫓を支え、防御ラインを強化するために用いられた。総石垣にせず、必要な部分だけを石で補強することで、地盤・石材・工期・費用に対応した合理的な築城技術である。

腰巻石垣と鉢巻石垣〜土と石のハイブリッド構造

近世城郭というと、城全体を石垣で固めた「総石垣」の城を思い浮かべがちです。

高く積まれた石垣。
精密に加工された石材。
水堀に映る巨大な城郭。

それはたしかに、近世城郭のひとつの完成形です。

しかし、すべての城が総石垣を目指したわけではありません。
むしろ現場では、もっと切実な問題がありました。

石が足りない。
時間がない。
地盤が弱い。
すべてを石垣にすると重すぎる。
堀に面した土塁だけは崩れないようにしたい。

そこで生まれたのが、土塁と石垣を併用する発想です。

土を主役にしながら、必要な部分だけ石で補強する、それが「腰巻積」と「鉢巻積」です。

一般には「腰巻石垣」「鉢巻石垣」とも呼ばれ、土塁の下部を石垣で補強するものが腰巻石垣、土塁の上部に石垣を積むものが鉢巻石垣と説明されます。

総石垣だけが正解ではなかった

石垣は強い。
しかし、石垣には大きな弱点もあります。

それは、コストがかかることです。

1. 石を切り出す
2. 加工する
3. 運ぶ
4. 積む
5. 裏込めを入れる
6. 排水を考える

これらには大量の人手と時間が必要でした。

さらに、石垣は重い構造物です。
地盤が弱い場所に高い石垣を築けば、沈下や崩落のリスクも高まります。

つまり、総石垣は「最強」ではあっても、常に「最適」とは限らなかったのです。

築城現場に必要だったのは、理想ではなく判断でした。

どこを石垣にするのか。
どこは土塁で済ませるのか。
どこだけ補強すれば崩れにくくなるのか。

腰巻石垣と鉢巻石垣は、その判断から生まれた技術です。

腰巻石垣、土塁の足元を守る石垣

腰巻石垣とは、土塁の下部だけを石垣で補強する構造です。

名前の通り、土塁の“腰”にあたる部分を石で巻く。

とくに重要なのは、水堀や川に面した場所です。

土は水に弱い。
堀の水や雨によって土塁の裾が削られると、そこから崩れが始まります。

土塁の上部がどれほど立派でも、足元が削られれば全体が不安定になる。
だから、まず守るべきは下部でした。

腰巻石垣は、土塁の裾を石垣で押さえることで、次のような効果を持ちました。

• 水による浸食を防ぐ
• 土の流出を抑える
• 堀際の法面を安定させる
• 石材を節約しながら耐久性を高める

つまり腰巻石垣は、見せるための石垣というより、土塁を長く保たせるための石垣です。

総石垣にするほどの予算や必要性はない。
しかし、土だけでは水に負ける。

その中間にある合理的な答えが、腰巻石垣でした。

鉢巻石垣、土塁の上部を締める石垣

一方、鉢巻石垣は、土塁の上部に石垣を積む構造です。

こちらは土塁の“頭”にあたる部分を石で締める。
だから「鉢巻」と呼ばれます。

土塁の上部は、防御上とても重要な場所です。

• そこには塀を立てる
• 櫓を置く
• 兵が移動する
• 敵を迎え撃つ

しかし土だけでは、上に重い構造物を載せるには不安が残ります。

そこで土塁の上部を石垣にする。

鉢巻石垣によって、次のような効果が生まれます。

• 土塁の上端を崩れにくくする
• 塀や櫓を載せやすくする
• 防御ラインの高さを確保する
• 見た目にも城郭らしい引き締まった印象を与える

腰巻石垣が「足元を守る石垣」だとすれば、鉢巻石垣は「上部を機能させる石垣」です。

下は土で量を稼ぐ。
上だけ石で締める。

これは、石材と労力を節約しながら、必要な防御性能を確保する工夫でした。

鉢巻腰巻石垣、石・土・石でつくる三層構造

腰巻石垣と鉢巻石垣は、単独で使われるだけではありません。

下部を腰巻石垣で補強し、中央は土塁のまま残し、上部を鉢巻石垣で締める。
このように、石垣・土塁・石垣が三層になる構造もあります。

これは、いわば土と石のハイブリッド構造です。

全体を石垣にするのではなく、

• 下は水と崩落に備える
• 中央は土で軽く、安く築く
• 上は防御施設を支える

それぞれの役割を分けることで、総石垣に近い機能を、より少ない石材と工期で実現しました。

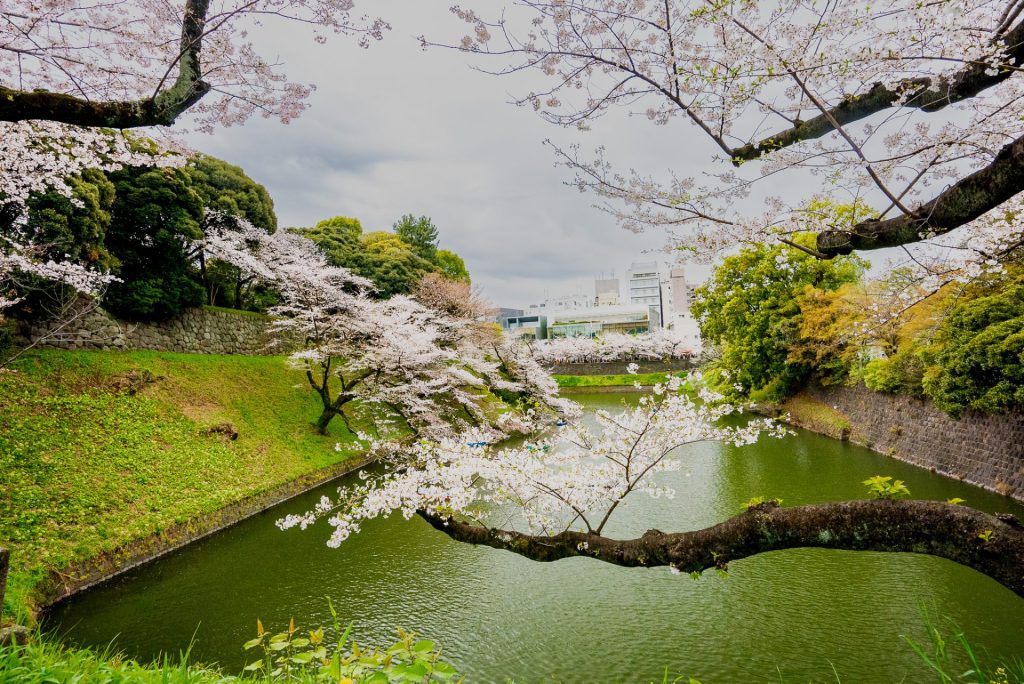

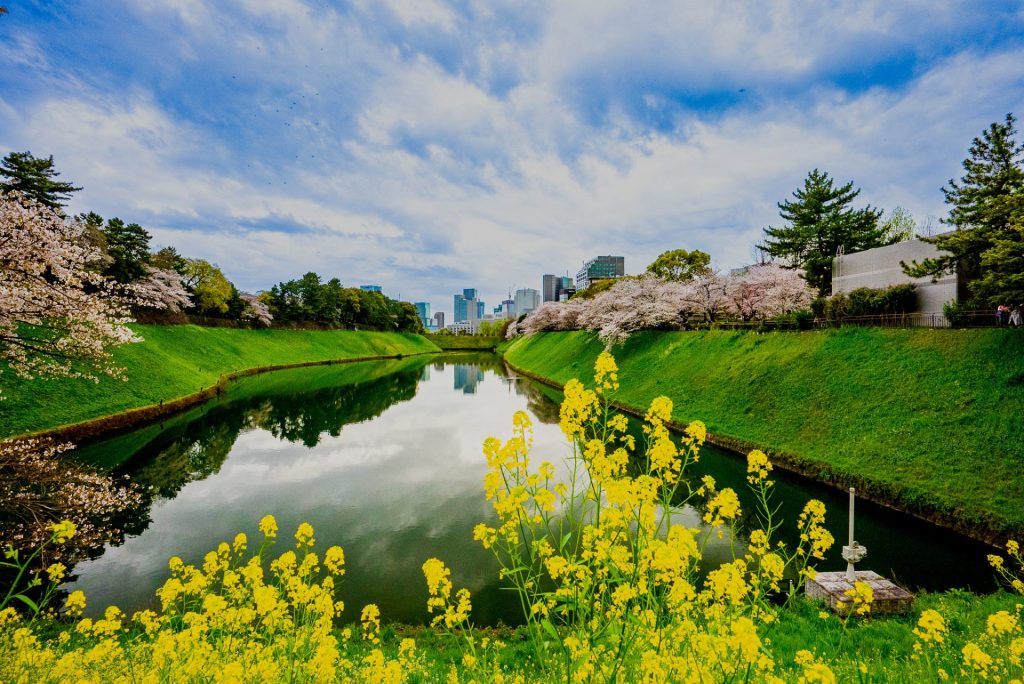

江戸城では、皇居西側に見られる土塁式の石垣について、一段目に腰巻石垣、二段目に腹巻土塁、三段目に鉢巻石垣を置く三段構造として紹介されています。

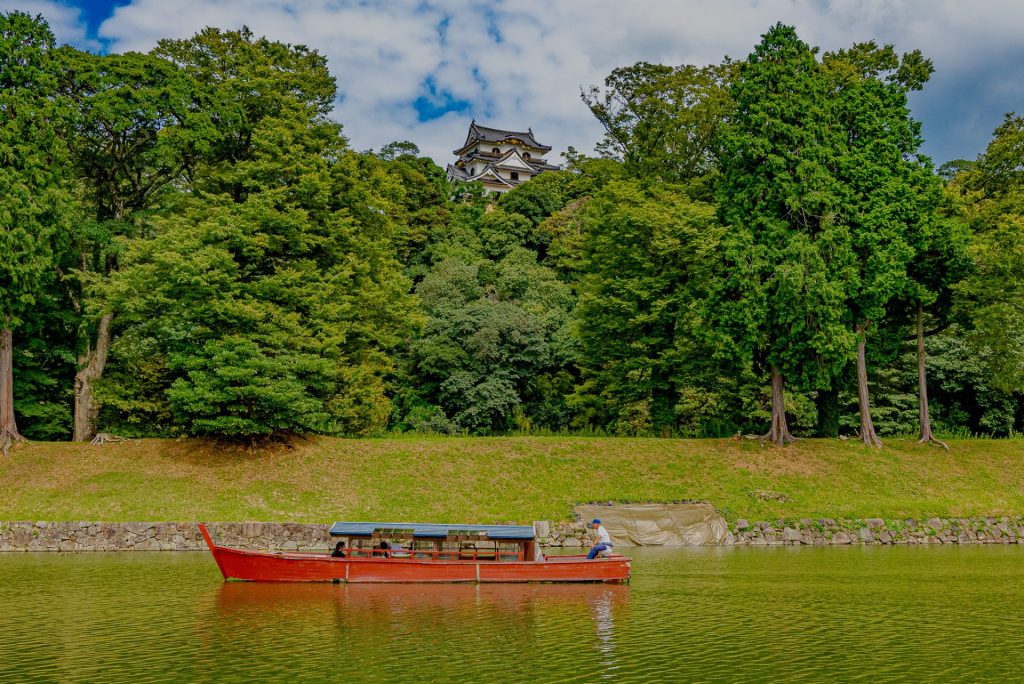

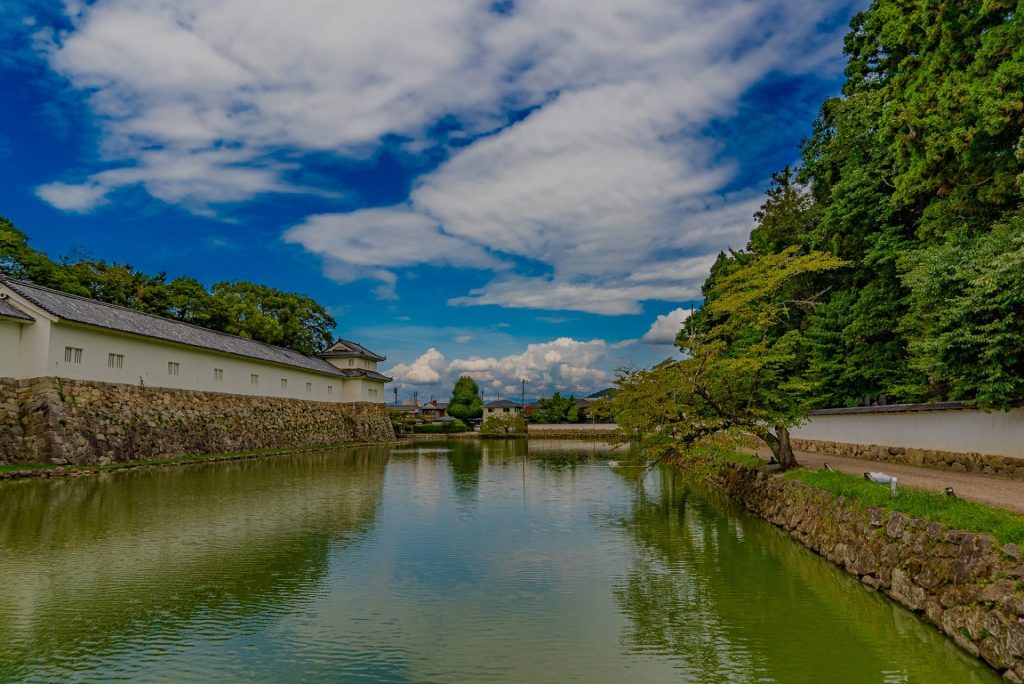

また、彦根城でも表門近くの内堀沿いに、石垣・土塁・石垣という三層構造の鉢巻腰巻石垣が見られると滋賀県文化財保護協会が紹介しています。

ここで重要なのは、これが“石垣をケチった構造”ではないということです。

むしろ、必要な場所にだけ石を使う、非常に現実的な設計でした。

地盤と予算が、築城技術を変えた

城づくりには、理想と現実があります。

理想を言えば、すべてを高く、美しい石垣で築きたい。
しかし現実には、城は土地の上に建ちます。

湿地。
低地。
水堀。
軟弱地盤。
限られた工期。
限られた石材。
限られた人員。

その制約の中で、築城者は判断しなければなりませんでした。

石垣を高く積めば強く見える。
しかし重くなる。

土塁だけなら早く築ける。
しかし水に弱い。

そこで、土と石を組み合わせる。

これは妥協ではありません。
現場条件に対する最適化です。

腰巻石垣と鉢巻石垣は、どちらが優れているのか

腰巻石垣と鉢巻石垣は、優劣で見るものではありません。

役割が違います。

腰巻石垣は、土塁の裾を守る。
鉢巻石垣は、土塁の上部を機能させる。

水に面した場所では、下部の補強が重要になる。
櫓や塀を置く場所では、上部の補強が重要になる。

そして、両方が必要な場所では、鉢巻腰巻石垣になる。

つまり、どちらが高度かではなく、どこに必要だったかが大切です。

石垣のロジックとは、まさにこの「使い分け」にあります。

総石垣ではない美しさ

総石垣の城には、圧倒的な迫力があります。

しかし、腰巻石垣や鉢巻石垣には別の美しさがあります。

それは、現場の制約がそのまま形になった美しさです。

すべてを石で覆わない。
土の力を活かす。
弱い場所だけ石で守る。
必要な場所だけ強くする。

そこには、過剰に築かない知恵があります。

近世城郭の完成形は、総石垣だけではありません。

土と石をどう組み合わせるか。
地形と予算と工期の中で、どこまで合理的に築くか。

腰巻石垣と鉢巻石垣は、その答えの一つでした。

土と石のあいだに、築城現場の本音がある

石垣は、権威を見せるための装置でした。
一方で、城づくりは常に現実との戦いでもありました。

どれだけ立派な城を築きたいと思っても、土地が弱ければ無理はできない。
石が足りなければ、すべてを石垣にはできない。
工期が限られていれば、必要な場所から優先するしかない。

だから、土と石を併用した。

腰巻石垣は、土塁の足元を守るため。
鉢巻石垣は、土塁の上部を強くするため。

そこには、当時の築城現場の切実な判断が刻まれています。

城の強さは、石の量だけでは決まりません。

どこに石を使い、どこに土を残すか。
その選択こそが、城を支えるロジックだったのです。

参考文献・出典

• 北垣聰一郎『石垣普請』法政大学出版局、1987年
• 石川県金沢城調査研究所編『城郭石垣の技術と組織』金沢城史料叢書16、2012年
• 一般財団法人国民公園協会 皇居外苑「皇居を取り巻くお濠の石垣」
• 滋賀県文化財保護協会「新近江名所圖会 第101回 石垣に注目してみよう―彦根城」
• 彦根市『国宝・重要文化財 彦根城天守ほか6棟保存活用計画』
• 彦根市教育委員会『特別史跡彦根城跡石垣総合調査報告書』
• 浜松市「石垣の解説資料」
