算木積と扇の勾配角とカーブでなぜ城を守るのか？

算木積とは

• 算木積とは、石垣の角に長方形の石を交互に組み合わせて積む補強技術
• 石垣の角は力が集中しやすく、崩れやすい急所となる
• 扇の勾配とは、下部を緩やかに、上部を急に反らせる石垣の勾配
• 算木積と扇の勾配は、石垣の強度・防御力・美しさを支える重要な構造である

石垣の強さは、石の大きさだけでなく「角」と「勾配」によって大きく変わる。石垣の角は力が集中しやすい急所であり、長方形の石を交互に組み合わせる算木積によって補強された。また、上へ行くほど反り上がる扇の勾配は、荷重を受け止めながら敵を登らせにくくする構造である。石垣の美しさは、こうした力学的な合理性から生まれている。

算木積と扇の勾配に見る、石垣の力学

石垣の強さは、石の大きさだけで決まるわけではありません。

どこに力が集中するのか。
どこから崩れやすいのか。
その弱点をどう補うのか。

石垣をよく見ると、職人たちが最も神経を使った場所が見えてきます。
それが「角」と「勾配」です。

角は、石垣の急所。
勾配は、石垣全体の安定性を決める骨格。

この2つをどう処理するかによって、城の石垣はただの石の壁から、数百年残る構造物へと変わっていきました。

石垣の急所は「角」にある

石垣で最も崩れやすい場所はどこか。

答えは、角です。

平らな面の石垣は、基本的に背後の土圧を一方向から受けます。
しかし角の部分は違います。

正面からの力。
側面からの力。
上からの重み。
そして地震や雨による揺さぶり。

複数の力が集中するため、角は石垣の中でも特に不安定になりやすい場所です。

だからこそ、石垣職人たちは角を特別扱いしました。

そこに生まれたのが、算木積です。

算木積とは何か

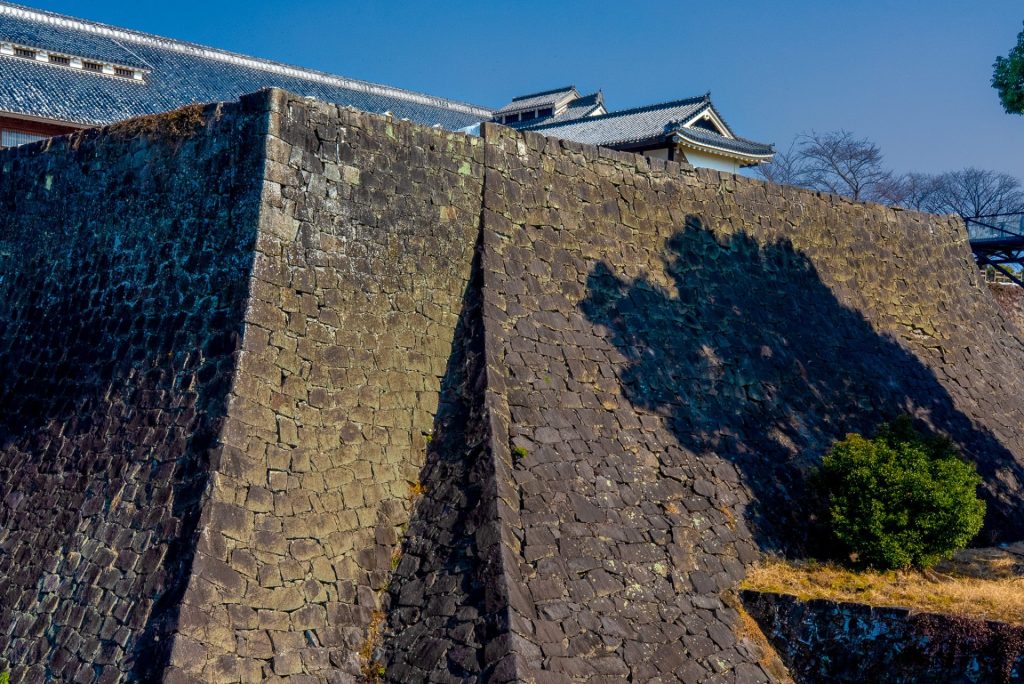

算木積とは、石垣の角に長方形の石を用い、長辺と短辺を交互に見せながら積む技法です。

簡単に言えば、角の石を互い違いに組み合わせることで、石垣の面と面をしっかり結びつける仕組みです。

片方の面だけに石を並べるのではなく、正面側と側面側が噛み合うように積む。
そうすることで、角全体が一本の柱のように機能します。

つまり算木積は、単なる見た目の美しさではありません。

石垣の急所を補強するための、構造上の必然でした。

算木積の完成度で、城の格が見える

古い石垣では、角の石がまだ不揃いで、長辺と短辺の組み合わせも整っていないものがあります。

これは技術が未熟だったというより、石垣の発展過程を示すものです。

最初から完成された算木積があったわけではありません。
石垣が高くなり、勾配が急になり、城が巨大化するにつれて、角にかかる負荷も大きくなっていきました。

その結果、より長く、より整った隅石が求められるようになります。

長辺を見せる段。
短辺を見せる段。
その繰り返しが明確になるほど、角は強くなり、見た目にも整っていく。

だから算木積を見ると、その城の石垣技術の成熟度がわかります。

石垣の面が立派でも、角が弱ければ崩れやすい。
逆に角が美しく組まれている城は、構造を深く理解した石垣だと言えます。

城の格は、天守だけでなく、角にも現れるのです。

なぜ石垣は反り上がるのか

石垣には、まっすぐ斜めに立ち上がるものもあります。
一方で、下部は緩やかに、上部へ行くほど急になる石垣もあります。

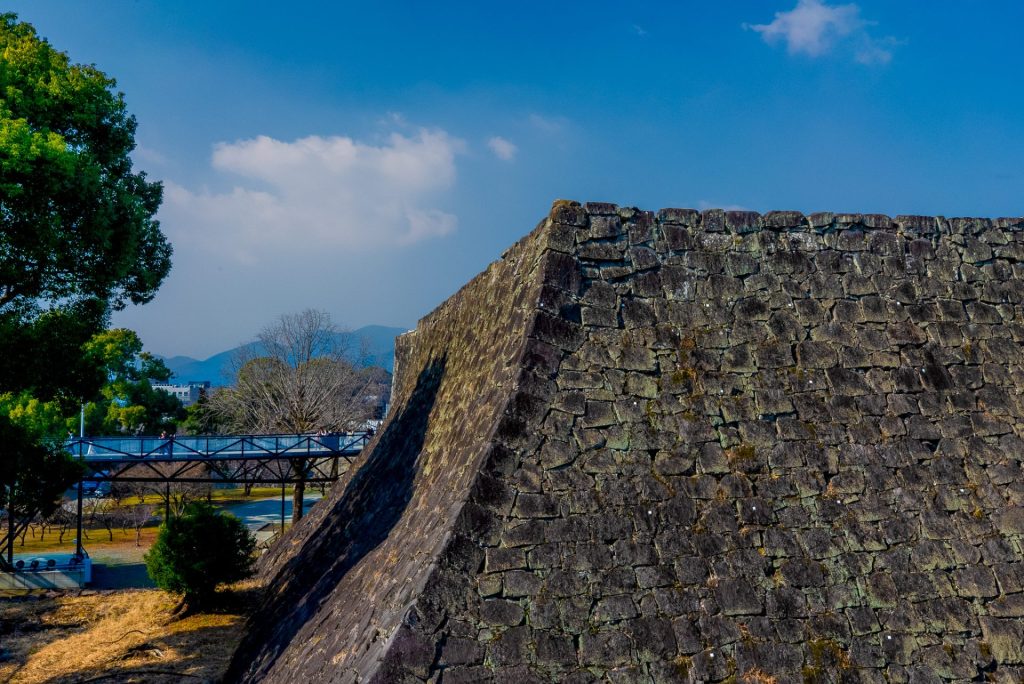

この反り上がるような勾配を、扇の勾配と呼びます。

代表的な例としてよく知られるのが、熊本城の石垣です。
下の方は登れそうに見えるのに、上に行くほど急になり、最後には人を拒むように反り返る。

これが「武者返し」と呼ばれる理由です。

しかし、この形は見た目のためだけではありません。

下部を緩やかにすることで、石垣全体の荷重を受け止めやすくする。
上部を急にすることで、敵が登りにくくなる。
さらに、石垣にかかる力を一箇所に集中させず、全体へ逃がしやすくする。

扇の勾配とは、美しさと防御力、そして構造安定性を同時に成立させるための形でした。

下は支え、上は拒む

扇の勾配の面白さは、役割が上下で変わるところにあります。

下部は、石垣全体を支える場所です。
ここには大きな重さがかかるため、急に立ち上げすぎると不安定になります。

そのため、下はやや緩やかに築き、重さを受け止める。

一方で、上部は防御の最前線です。
ここが緩ければ、敵に登られてしまう。

だから上に行くほど角度を急にする。

つまり扇の勾配は、「下は支える」「上は登らせない」という、二つの目的を一つの曲線で実現した技術です。

このカーブには、石垣職人たちの経験と計算が凝縮されています。

角とカーブは、石垣の弱点を消す技術だった

算木積と扇の勾配は、一見すると別々の技術に見えます。

算木積は角の技術。
扇の勾配は面の技術。

しかし本質は同じです。

どちらも、石垣が崩れやすい弱点を見極め、それを克服するために生まれました。

角には力が集中する。
だから、隅石を交互に組んで支柱化する。

高い石垣には重力と土圧がかかる。
だから、下部で支え、上部で防ぐ曲線をつくる。

石垣は、ただ石を積んだ壁ではありません。
崩れやすい場所を知り、力の流れを読み、形そのものを変えていった構造物です。

石垣の美しさは、合理性から生まれた

私たちが石垣を見て美しいと感じるとき、そこには理由があります。

整った角。
反り上がる曲線。
空へ向かって伸びる高石垣。

それらは単なる装飾ではありません。

崩れないため。
登らせないため。
長く残すため。

そうした合理性の積み重ねが、結果として美しさになっているのです。

石垣の角とカーブを見ることは、城の防御思想を見ることでもあります。

どこを弱点と見たのか。
どう補強したのか。
どこまで美しく仕上げたのか。

その答えは、天守の上ではなく、足元の石に刻まれています。

参考文献・出典

• 北垣聰一郎『石垣普請』法政大学出版局、1987年
• 石川県金沢城調査研究所編『城郭石垣の技術と組織』金沢城史料叢書16、2012年
• 熊本市「熊本城石垣の特徴と見方」
• 熊本城公式観光サイト「空中回廊から 熊本城のいま vol.1」
• 名古屋城調査研究センター「宝暦大修理の石垣遣り形図にあらわされた天守台石垣の勾配について」
• 名古屋城調査研究センター『特別史跡名古屋城跡 天守台石垣調査報告書』
• 浜松市「石垣の解説資料」
• 藤井一幸「熊本城の石垣曲線と数学」
